Designhensyn til akrylskilt
Ni år i denne bransjen, seks på Ouke Display. Jeg har sett nok mislykkede skiltprosjekter til å fylle et lager. Bokstavelig talt. Vi har et hjørne i vårt anlegg i Dongguan hvor vi oppbevarer prøver av skrubber, våre og konkurrenters, for opplæring av nye ingeniører.
Du leser dette fordi du har et prosjekt på gang, sannsynligvis detaljhandel eller kontor, og du prøver å ikke havne i andres treningssamling.
Det materielle spørsmålet alle tar feil
Støpt kontra ekstrudert. Du har hørt dette før. Støpt for utendørs og belyst, ekstrudert for innendørs og termoforming. Fin. Men det er kanskje 30 % av det som faktisk betyr noe.
Her er hva som skjedde i fjor. Stor boble-te-kjede, spredt over SEA. Rundt 50 butikker, gi eller ta. De trengte bakgrunnsbelyste menytavler. Vi siterte rollebesetning til noe sånt som $32-35 per kvadratfot, jeg må sjekke det nøyaktige tallet. Konkurrenten kom inn på $21. Ekstrudert.
Klienten gikk med konkurrenten. Greit nok.
Tretten, fjorten måneder senere? De er tilbake. Ikke for nye butikker. For erstatninger. Platene var blitt gule. Singapore, KL, Bangkok, den tropiske solen spiste nettopp gjennom det materialet. Jeg tror det var 30-noe steder som trengte nye ansikter, kanskje 31 eller 32. Erstatningsjobben, med arbeidskraft og logistikk og rushtidslinjen fordi de hadde en kampanjekampanje på vei, endte opp med å koste mer enn om de bare hadde gått med rollebesetning fra starten.
Jeg sier ikke at ekstrudert er dårlig. Vi bruker tonnevis av det. Innendørs POP-ting, vakuumformede skjermer, alt som blir forfrisket på tre til fem år uansett. Men utendørs i tropene med sydvendt-eksponering og 14-timers driftsdager? Det er en rollebesetning. Det er ikke omsettelig. Og den frustrerende delen er at konkurrenten som siterte ekstrudert sannsynligvis visste det. De ville bare ha PO.
Tommelfingerregel for tykkelse
➜3 mm for små innendørs
➜6 mm for vegg-monterte ting
➜10 mm minimum for utendørs eller noe som strekker seg over mer enn, jeg vet ikke, 500-600 mm uten støtte.
Og det med UV-stabilisatoren. Dette gjør meg gal. Hvert ark selges som "UV-bestandig", men stabilisatorinnholdet varierer voldsomt. Evonik og Mitsubishi legger ekte stabilisatorpakker i sine merkevareserier. De generiske tingene fra, du vet, handelsselskapene som kjøper det som er billigst den uken? Kanskje halvparten av stabilisatorinnholdet. Kanskje mindre. Du kan ikke se det ved å se. Arkene ser identiske ut ved mottak. Forskjellen viser seg to år senere når ett skilt ser bra ut og det ved siden av ser ut som det har stått på en parkeringsplass siden 2008.

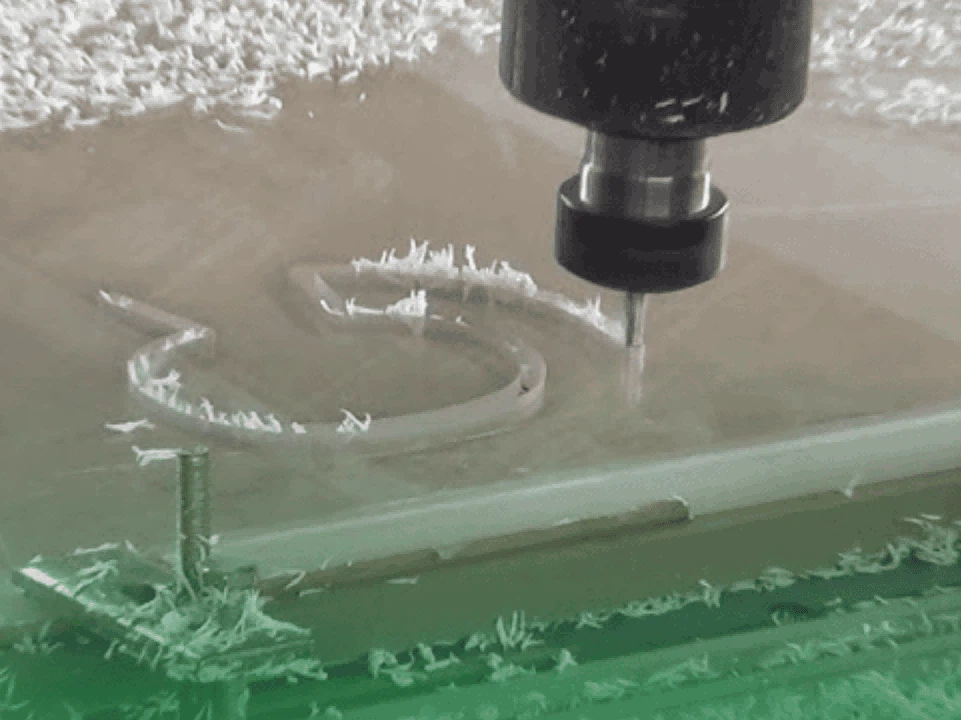

Fabrikasjonsting som holder meg oppe om natten
Jeg vil snakke om noe som skjedde, jeg tror det var sent i 2023. Vi hadde en ny CNC-operatør, fortsatt under opplæring, og han kjørte en gruppe rutede akryldeler. Matehastigheten hans var av. For sakte. QC-fyren vår fanget den etter at kanskje 40, 45 enheter hadde gått gjennom.
De delene så perfekte ut. Kantene var rene, dimensjonene var riktige, bestått visuell inspeksjon ikke noe problem. Vi sendte dem.
Tre måneder senere, sprekker. Hårlinjesprekker som stråler ut fra monteringshullene ved som et dusin av disse installasjonene. Vi måtte erstatte alle på kronen vår. Noe som åtte, ni tusen dollar når du legger sammen materialer, frakt, installatørtid.
Hva skjedde: når du freser akryl for sakte, gnir biten i stedet for å kutte. Friksjon varmer opp materialet. Varmen skaper stress på molekylært nivå, stress du ikke kan se. Delen ligger i en boks, blir installert, går gjennom noen varme dager og kjølige netter, og stresset slipper som sprekker.
Målbrikkelasten, hvis du bryr deg om den tekniske siden, er et sted i området 0,1 til 0,2 mm, avhengig av bitdiameter. Gutta våre sikter på rundt 0,15 mm på 6 mm støp. Gå under 0,10 og du er i faresonen. De fleste butikker sporer ikke engang dette. De setter opp maskinen en gang og kjører hva som helst til noe åpenbart går i stykker.
Det med sementering er nesten verre. Løsemiddelsement for akryl, Weld-On eller lignende, det smelter faktisk overflatene og smelter sammen. Når det fungerer, er fugen sterkere enn selve akrylen. Når det ikke fungerer, får du uklarhet, krakelering, eller skjøten svikter bare.
Variabler: temperatur, fuktighet, hvor lenge delene har stått ute. Fuktighet spesielt. Kom over 60 % og skjøten skyer opp. Vi har klimakontroll i monteringsområdet nå, men vi lærte at den dyre måten, en haug med disige skjøter på et avansert detaljhandelsprosjekt, måtte gjøre om hele greia.
Og her er en morsom en som kostet oss. Flamme-polerte kanter kan ikke sementeres. Kan ikke. Flammepoleringen skaper overflatespenning eller noe, jeg er ingen kjemiker, men hvis du legger løsemiddelsement på en flamme-polert kant, blir hele overflaten sprø. Sprer seg som, jeg vet ikke, som sprekker i is. Vi hadde en serie dimensjonale bokstaver, laserkuttet, som gir deg flamme-polerte kanter automatisk ved støping, og designet krevde å sementere dem til et bakpanel.
Første parti, hver bokstav ble gal i løpet av to dager. Åtte tusen i materialer og arbeid, rett til skraphaugen. Nå fanger vi det i designgjennomgang. "Sementerer du laser-kuttede deler? Nei? Ok. Ja? La oss snakke om mekanisk festing eller maskering av bindingsområdene før skjæring."
Likevel. Poenget er at fabrikasjonsparametrene betyr like mye som materialkarakteren, og du kan ikke bekrefte noe av dette fra et sitat. Du stoler på at butikken vet hva de gjør.
Pengedelen
Se, jeg vet hvordan innkjøp fungerer. Du har mål. Du må vise kostnadsreduksjon. Jeg skal ikke fortelle deg å bruke mer penger bare fordi jeg vil ha større bestillinger.
Det jeg skal fortelle deg er at kostnadene for det første-året og de fem-årskostnadene er forskjellige tall, og de peker ofte i motsatte retninger.
Opplyst utvendig skilt, kall det 24 kvadratfot, ganske typisk størrelse på butikkfronten.
Budsjett spes
ekstrudert akryl, LED-strips med disse trykk-tilpasningskoblingene, standard monteringsbraketter.
År ett:
$1400, $1500 installert, noe sånt.
År to, to og et halvt:
ansiktserstatning fordi gulning. Figur $800-900 for ansiktet pluss seks, syv hundre i fødsel hvis du trenger stillas eller et løft.
År tre, fire:
LED-feil starter. Disse skyvekontaktene korroderer, eller de satt ikke riktig i utgangspunktet, eller de løsner bare fra termisk sykling. Hvert serviceanrop er $150-200 hvis du er heldig, mer hvis skiltet er vanskelig tilgjengelig.
Etter år fem:
at $1500-skiltet har kostet deg... Jeg vet ikke, fire tusen? Kanskje mer? Og den trenger nok en ansiktserstatning til.
Premium spesifikasjoner
støpt akryl med UV-dokumentasjon fra en ekte leverandør, LED-moduler i stedet for strips, loddeforbindelser, monteringssystem designet for termisk bevegelse.
År ett:
$2400, $2500. Klistremerkesjokk, jeg skjønner det.
År to til fem:
vaskebesøk. Kanskje en serviceinspeksjon. Kall det $100-150 totalt.
Total:
Du er på kanskje $2600 etter fem år mot fire-noe for budsjettspesifikasjonen. Premium-spesifikasjonen koster mer på PO. Det koster mindre på P&L.
Signs of the Times, fagpublikasjonen, gjorde en analyse for et par år tilbake. Sporet vedlikeholdskostnader på tvers, jeg tror det var 300-noen utsalgssteder over fem år. Premium-spesifikasjoner var i gjennomsnitt rundt $350 i vedlikehold. Budsjettspesifikasjonen var i gjennomsnitt over $2000, og noe sånt som 40% av disse trengte full utskifting før år seks.
Jeg kan grave opp det nøyaktige sitatet hvis du trenger det for en business case. Det er i 2022-arkivene deres et sted.
LED-ting, siden vi snakker om lysskilt
Koblingene. Gud, kontaktene.
Strip LED-er er fine. Selve lysdiodene svikter nesten aldri, de er vurdert til 50 000 timer, som er som et tiår med 14-timers dager. Det som feiler er forbindelsene mellom stripene.
Push-fit-koblinger er raske. Skrell, fest, knips sammen, ferdig. En installatør kan lage et skap på 20 minutter. Lodding tar lengre tid, du trenger ferdigheter, utstyr. Moduler er enda mer penger, men de kommer forhånds-kablet.
35-40%
Feilfrekvens for trykkkoblinger (5 år)
10-12%
Loddefeilfrekvens
3-5%
Feilfrekvens for moduler
Feltfeildataene våre, og jeg har sporet dette i noen år nå: push-koblinger feiler med kanskje 35-40 % innen fem år. Loddemetall bringer det ned til 10-12%. Modulene er ned rundt 3-5 %.
Modultilnærmingen koster omtrent dobbelt så mye som kontakter. Det mislykkes med en tiendedel av hastigheten. For et skilt som er montert 20 fot opp og trenger en gaffeltruck for service, er moduler det opplagte valget. Men de ser ikke åpenbare ut på en sitatsammenlikning.
Også om emnet LED. Forumene, Signs101 og slike steder, de har dette med Amazon LED. Billig, sendes raskt, virker som de samme spesifikasjonene som merkevaren. Men de er ofte ikke UL-oppført, eller de er forfalskninger med falske UL-merker. For en kommersiell installasjon som må bestå inspeksjon og ikke brenne ned, ønsker du LED med reelle sertifiseringer fra leverandører som faktisk står bak produktet.
Termisk utvidelse, som ingen tenker på før det er et problem
Akrylbevegelser. Mye. Tre ganger mer enn aluminium for samme temperaturendring.
Én-meterspanel, klima med store sesongsvingninger, Chicago eller et lignende sted hvor det er iskaldt i januar og varmt i juli. Det panelet kommer til å vokse og krympe med tre, tre og en halv millimeter over året.
Hvis monteringshullene er boret tett og brakettene ikke tillater bevegelse, konsentreres stress på festene. Sprekker stråler ut fra hullene.
Dukker vanligvis opp innen det første året, etter at skiltet har vært gjennom en hel sommer-til-vinter-til-sommersyklus.
Løsningen er åpenbar når du vet om det:
- Overdimensjoner hullene
- Bruk skulderskiver
- Design spor i stedet for runde hull der du kan
Men jeg vil anslå at 70 % av tegningene vi mottar ikke står for dette. Designer viser hvor monteringspunktene går. Spesifiserer ikke klaringene. Og så sprekker skiltet og alle skylder på materialet.
Vi flagger dette nå i designgjennomgang. Noen ganger setter kundene pris på det. Noen ganger ber de oss bygge det som er tegnet. Den andre gruppen ringer vanligvis tilbake om åtte til tolv måneder.
Kontorprosjekter: ADA
Hvis det skal i en amerikansk kontorbygning, lobby, konferanserom, hva som helst, har du å gjøre med ADA-overholdelse. Spesifikasjonene er stramme og inspektører sjekker faktisk.
Taktile bokstaver:
5/8" til 2" høyde, hevet minst 1/32", sans-serif, bare store bokstaver, slagbredde i et spesifikt område i forhold til høyden.
blindeskrift:
Klasse 2 sammentrukket, spesifikk punktdiameter og avstand, plassert under teksten med minimum klaring.
Montering:
48" til 60" fra gulvet, låsesiden av døren, fri gulvplass foran.
Akryl fungerer bra for dette fordi du kan laserskjære-hevede elementer og legge dem i lag, eller CNC det hele fra solid lager. Den lagdelte tilnærmingen med 3 mm støp gir rene taktile kanter. Noen arkitekter foretrekker rutet-fra-solid for det monolittiske utseendet.
En tilfeldig ting vi lærte: standard akryl holder ikke påsatte blindeskriftperler permanent hvis skiltet blir tungt taktil bruk. Det var et prosjekt ved National Corvette Museum, American Printing House for the Blind dokumenterte det, hvor de måtte skaffe spesialbelagte ark for å få permanent blindeskrift. La til uker til tidslinjen og betydelige kostnader, men alternativet var prikker som spratt av under fingrene til besøkende.
Velge en leverandør
Du kommer til å få fem sitater. De vil alle si kvalitet og service og konkurransedyktige priser. Det er meningsløst.
Spør om chip belastning og se ansiktet deres.
Hvis de gir deg et tall i området 0,1-0,2 mm, kjenner de prosessen. Hvis de ser forvirret ut, gjetter de.
Spør om fuktighetskontroll under sementering.
«Vi er forsiktige» er ikke et svar.
Spør hva de gjør når en tegning spesifiserer tett-toleransemontering for en utendørs installasjon.
Hvis de sier at de vil flagge risikoen for termisk ekspansjon, bra. Hvis de sier at de bygger det som er tegnet, tenk på om du vil ta den risikoen.
Vertikal integrasjon er viktig. Når ett anlegg driver med skjæring, ruting, sementering, utskrift, LED og kvalitetskontroll, er det klart å ta ansvar. Når det er underleverandør, blir problemene alle andres feil.
Vi gjør alt i-huset nå. Gjorde det ikke alltid. Tidlig la vi ut montering og etterbehandling. Kvaliteten var inkonsekvent, sementuklarhet på noen partier, poleringsmerker på andre. Klienten så navnet vårt på fakturaen, ikke underpersonens. Vi spiste kostnadene nok ganger til at vi tok med det hele internt.
Om å være en kinesisk leverandør
Jeg jobber for en kinesisk produsent, så jeg har åpenbart partiskhet her.
Den ærlige versjonen: Offshore sparer penger, vanligvis 40-60 % på tilsvarende spesifikasjoner. Det er reelle besparelser fra produksjonsskala og arbeidskostnader, ikke fra å kutte hjørner på materialer eller prosess.
Avveiningene-er også reelle: seks til åtte ukers leveringstid med frakt, kommunikasjon på tvers av tidssoner er en smerte, og hvis noe går galt, innebærer det sjøfrakt å fikse det, ikke en lastebil.
For planlagte utrullinger der du har to måneders ledetid og volumet gjør containerfrakt økonomisk, er offshore fornuftig. For rushjobber, prototyper, akuttutskiftninger ønsker du en regional partner som kan snu ting på en uke eller to.
De fleste av våre langsiktige-kunder bruker begge. Oss for produksjonskjøringene, noen lokalt for en-off og serviceringer. Det er den rette tilnærmingen ærlig talt.
Hvis du har et prosjekt og ønsker å snakke gjennom spesifikasjonene, gjør vi det. Selv om det ikke blir til en ordre. Jeg vil heller at du får riktig spesifikasjon og går med den som gir deg den beste prisen enn å vinne en dårlig-spesifisert jobb og takle nedfallet.
engineering@ouke-display.com
Eller nettstedet, ouke-display.com, det er et kontaktskjema et sted.
